Introduction : L'importance de l'évacuation des eaux pluviales

L'enjeu majeur de l'évacuation des eaux pluviales :

L'évacuation des eaux pluviales n'est pas seulement une question esthétique ou de commodité. Elle joue un rôle crucial dans la préservation de la structure d'un bâtiment. Une mauvaise évacuation peut entraîner des infiltrations, des dégâts des eaux, voire des problèmes de fondation. De plus, en évitant la stagnation de l'eau, on prévient également la prolifération de moustiques et d'autres nuisibles. Il est donc essentiel de bien concevoir et entretenir son système d'évacuation.

Toitures à pans vs Toitures terrasses : Une distinction nécessaire :

Lorsqu'on parle d'évacuation des eaux pluviales, il est important de distinguer deux types principaux de toitures : les toitures à pans et les toitures terrasses.

• Les toitures à pans sont inclinées et permettent à l'eau de s'écouler naturellement vers les gouttières ou les chéneaux. Elles sont couramment utilisées dans les constructions résidentielles et présentent l'avantage d'évacuer rapidement l'eau grâce à la gravité.

• Les toitures terrasses, quant à elles, sont plates ou presque. Elles nécessitent une attention particulière en matière d'évacuation car l'eau ne s'écoule pas aussi facilement. Ces toitures sont souvent équipées de dispositifs spécifiques pour assurer une évacuation efficace et éviter les infiltrations.

1. Comprendre les bases :

Définition et terminologie :

• Qu'est-ce que l'évacuation des eaux pluviales ?

L'évacuation des eaux pluviales désigne l'ensemble des dispositifs et techniques mis en place pour collecter et diriger l'eau de pluie tombant sur une construction vers un endroit où elle ne causera pas de dommages. Cela englobe l'eau qui tombe directement sur la toiture, mais aussi celle qui peut s'accumuler autour des fondations. L'objectif principal est de protéger la structure contre les infiltrations, l'érosion et d'autres problèmes liés à l'eau.

• Terminologie associée :

Dans le domaine de l'évacuation des eaux pluviales, plusieurs termes sont couramment utilisés :

• Gouttière : Canalisation permettant de recueillir et d'évacuer l'eau de pluie depuis la toiture.
• Chéneau : Conduit généralement placé à la jonction de deux versants d'une toiture pour recueillir l'eau de pluie.

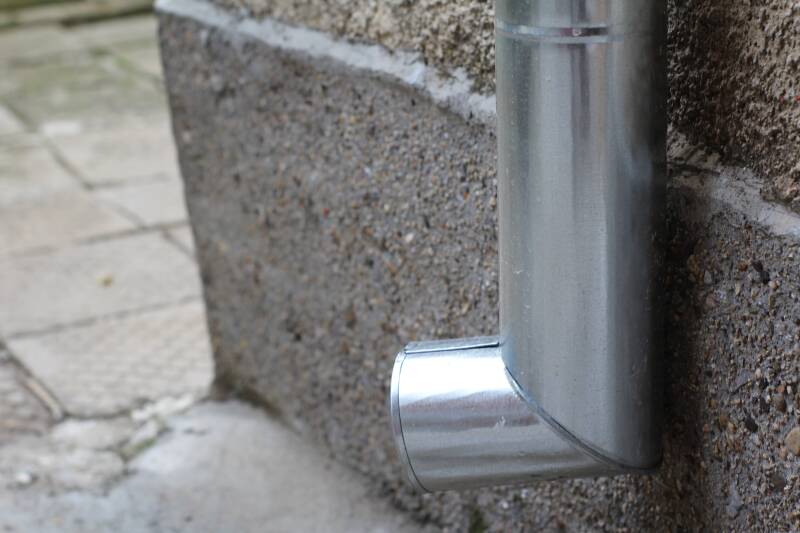

• Descente : Tuyau vertical permettant d'évacuer l'eau collectée par les gouttières et les chéneaux vers le sol ou un système de drainage.

L'importance des normes :

Les normes associées à l'évacuation des eaux pluviales ne sont pas de simples recommandations. Elles sont le fruit d'études et d'expériences visant à garantir la sécurité, l'efficacité et la durabilité des installations. Respecter ces normes, comme le DTU 40.5 ou le DTU 60.11, c'est s'assurer que le système d'évacuation est adapté aux conditions climatiques, à la taille et à la forme du bâtiment, et qu'il répond aux exigences de qualité et de performance. De plus, le non-respect de ces normes peut entraîner des conséquences juridiques et financières pour les propriétaires et les constructeurs.

Réglementations principales :

• Présentation du DTU 40.5 et du DTU 60.11.

Présentation des DTU pertinents : Les DTU (Documents Techniques Unifiés) sont des références en matière de construction en France. Ils définissent les règles de l'art à suivre pour garantir la qualité, la durabilité et la sécurité des ouvrages.

• DTU 40.5 : Ce document se consacre spécifiquement aux travaux d'évacuation des eaux pluviales. Il détaille les bonnes pratiques en matière de conception, de réalisation et de mise en œuvre des systèmes d'évacuation pour les toitures. Il aborde notamment les matériaux à utiliser, les méthodes d'installation et les précautions à prendre pour assurer une évacuation efficace de l'eau.

• DTU 60.11 : Ce DTU concerne les règles de calcul des installations de plomberie sanitaire et d'évacuation des eaux pluviales. Il fournit des directives sur la manière de dimensionner correctement les systèmes pour qu'ils puissent gérer efficacement les volumes d'eau, tout en respectant les normes de sécurité et d'hygiène.

• Importance du respect des textes légaux.

Au-delà des DTU, il existe d'autres textes légaux qui encadrent l'évacuation des eaux pluviales. Ces textes peuvent varier selon les régions et les municipalités, et peuvent concerner des aspects tels que la récupération des eaux de pluie, le traitement des eaux pluviales ou encore les obligations en matière de raccordement aux réseaux publics.

Respecter ces textes n'est pas seulement une question de conformité. C'est aussi une manière de protéger son investissement. Une installation non conforme peut entraîner des problèmes d'infiltration, de dégâts des eaux, voire des litiges avec les voisins ou les autorités locales. De plus, en cas de sinistre, les assurances peuvent refuser d'indemniser si l'installation n'est pas conforme aux normes en vigueur.

2. Les différents types de gouttières :

Gouttières pendantes :

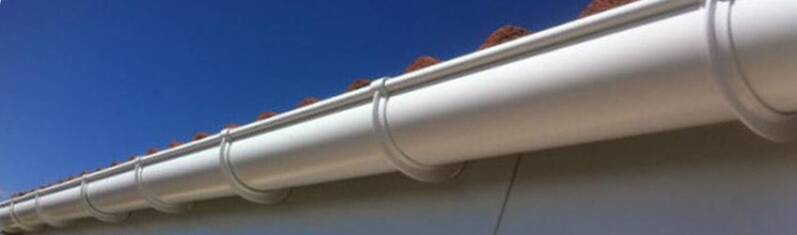

Description et utilisation : Les gouttières pendantes, comme leur nom l'indique, sont suspendues à la bordure de la toiture. Elles sont généralement fixées à l'aide de crochets et suivent la ligne de l'égout du toit. Leur conception permet de collecter l'eau de pluie qui s'écoule naturellement du toit grâce à la gravité, puis de la diriger vers les descentes pour être évacuée.

Différence entre gouttières 1/2 rondes et gouttières carrées ou corniches :

• Gouttières 1/2 rondes : Ces gouttières ont une forme semi-circulaire, rappelant la moitié d'un tube. Elles sont particulièrement appréciées pour leur capacité à faciliter un écoulement rapide et efficace de l'eau, minimisant ainsi les risques de blocage ou d'accumulation. Elles sont souvent fabriquées à partir de matériaux tels que le zinc, le PVC ou l'aluminium, et sont couramment utilisées dans de nombreuses constructions en raison de leur efficacité et de leur esthétique traditionnelle.

• Gouttières carrées ou corniches : Ces gouttières se distinguent par leur forme rectangulaire ou carrée. Elles offrent un aspect plus moderne et peuvent être choisies pour des raisons esthétiques ou pour s'harmoniser avec un design architectural spécifique. Bien qu'elles aient une capacité similaire à celle des gouttières 1/2 rondes, leur forme peut nécessiter un entretien légèrement plus régulier pour éviter les accumulations de débris. Comme les gouttières 1/2 rondes, elles peuvent être fabriquées à partir de divers matériaux, dont le zinc, le PVC et l'aluminium.

Gouttières rampantes : Une intégration discrète à la toiture

Explication et spécificités : Contrairement aux gouttières pendantes, les gouttières rampantes sont intégrées directement au rampant de la toiture. Elles suivent la pente du toit et sont souvent moins visibles de l'extérieur, ce qui peut être un avantage esthétique. Elles nécessitent une installation précise pour garantir une évacuation efficace de l'eau.

Focus sur les gouttières Nantaises et Havraises :

• Gouttières Nantaises : Ces gouttières se distinguent par leur profilé anguleux, généralement à un angle de 70°. Elles sont traditionnellement utilisées dans certaines régions, notamment autour de Nantes.

• Gouttières Havraises : Ces gouttières ont un profilé arrondi, offrant un aspect différent des gouttières Nantaises. Comme leur nom l'indique, elles sont couramment utilisées dans la région du Havre.

3. Dimensionnement standard des gouttières : Assurer une évacuation efficace

Gouttières 1/2 rondes et corniches : Les choix traditionnels

Présentation des sections principales : Les gouttières 1/2 rondes et corniches sont classifiées selon leurs sections, qui déterminent leur capacité d'évacuation. La section d'une gouttière est essentielle car elle doit être adaptée à la surface de la toiture qu'elle dessert pour éviter tout débordement lors de fortes pluies.

Dimensions clés :

• Gouttières 1/2 rondes :
  • Gouttière 1/2 ronde de 25 : section de 57 cm², longueur développée de 25 cm, largeur de 120 mm.
  • Gouttière 1/2 ronde de 33 : section de 113 cm², longueur développée de 33 cm, largeur de 170 mm.
• Gouttières corniches :
  • Gouttière G300 : longueur développée d'environ 300mm, dimensions générales de 125/130 mm de largeur et 90/95 mm de hauteur.
  • Gouttière G325 : adaptée aux maisons individuelles avec une surface de toit moyenne, offrant 25% de capacité d'accueil supplémentaire par rapport à la G300.
  • Gouttière G380 ou G400 : idéales pour les grandes surfaces de toiture, avec des dimensions de 150 mm de largeur et 125 mm de hauteur.

Gouttières rampantes : Une intégration discrète

Dimensions normalisées des gouttières Nantaises et Havraises : Les gouttières rampantes, en particulier les Nantaises et Havraises, ont également des dimensions standardisées pour garantir une évacuation efficace de l'eau.

• Gouttières Nantaises ou Havraises :
  • Gouttière de 25 : 25 cm de développée, section de 45 cm².
  • Gouttière de 33 : 33 cm de développée, section de 88 cm².
  • Gouttière de 40 : 40 cm de développée, section de 125 cm².

Ces dimensions garantissent que les gouttières rampantes peuvent gérer efficacement l'eau de pluie, tout en s'intégrant esthétiquement à la structure du toit.

Gouttière Nantaise

Gouttière Havraise

4. Les chéneaux : Une solution élégante et fonctionnelle pour l'évacuation des eaux

Description et utilisation :

Les chéneaux sont des conduits intégrés à la structure du bâtiment, généralement placés à la jonction de deux versants d'une toiture ou entre un mur et une toiture. Contrairement aux gouttières qui sont des éléments ajoutés à la structure, les chéneaux font souvent partie intégrante de la construction. Ils sont principalement utilisés dans les bâtiments historiques, les grandes structures ou lorsque la gouttière n'est pas adaptée. Fabriqués sur mesure, ils sont souvent réalisés en zinc, mais d'autres matériaux peuvent également être utilisés.

L'importance de la pente d'écoulement :

La pente d'écoulement est cruciale pour le bon fonctionnement des chéneaux. Elle garantit que l'eau de pluie s'écoule correctement vers les descentes, évitant ainsi la stagnation et les risques d'infiltration. En général, une pente d'environ 0,5% (soit 5 mm/m) est recommandée pour assurer un écoulement efficace. Une pente insuffisante peut entraîner des problèmes tels que l'accumulation de débris, la formation de glace en hiver ou même des débordements lors de fortes pluies. Il est donc essentiel de bien concevoir et installer les chéneaux pour garantir leur durabilité et leur efficacité.

5. Dimensionnement de la gouttière : Assurer une évacuation efficace

Comment calculer la section en fonction de la surface de toiture :

La section d'une gouttière est déterminante pour sa capacité à évacuer l'eau de pluie. Pour la calculer, il est essentiel de prendre en compte la surface de toiture qu'elle dessert. En général, plus cette surface est grande, plus la section de la gouttière doit être importante pour éviter les débordements lors de fortes pluies. Des normes et des DTU fournissent des recommandations précises pour aider à déterminer la section optimale en fonction de la surface de toiture.

Exemple pratique pour une meilleure compréhension :

Prenons une toiture avec une surface projetée horizontale de 20m x 4,5m, soit une surface totale de 90 m². Si l'on se réfère aux normes, une telle surface nécessiterait une gouttière avec une section d'au moins 100 cm². Ainsi, pour une gouttière 1/2 ronde, on pourrait opter pour une gouttière de 33 (avec une section de 113 cm²) et pour une gouttière nantaise, une gouttière de 40 (avec une section de 125 cm²) serait idéale.

Surface projetée horizontale : La surface projetée horizontale d'un objet ou d'une structure est la représentation de cette surface sur un plan horizontal, comme si on la "projetait" vers le bas à partir d'une source lumineuse située au-dessus. Dans le contexte des toitures et de l'évacuation des eaux pluviales, la surface projetée horizontale correspond à la superficie que couvrirait la toiture si elle était complètement plate, indépendamment de sa pente ou de sa forme. Cette mesure est essentielle pour déterminer la quantité d'eau de pluie que la toiture peut collecter et, par conséquent, pour dimensionner correctement les systèmes d'évacuation tels que les gouttières et les descentes d'eaux pluviales.

Dimensionnement de la descente d'eaux pluviales : Garantir un écoulement sans encombre

Présentation du tableau de dimensionnement : Le tableau de dimensionnement est un outil essentiel pour déterminer le diamètre intérieur minimal des descentes d'eaux pluviales. Ce diamètre dépend de la surface projetée horizontale de toiture reprise par une descente. Il est crucial de respecter ces dimensions pour éviter tout risque de débordement ou de blocage dans la descente.

Les tableaux de dimensionnement pour les systèmes d'évacuation des eaux pluviales, tels que les gouttières et les descentes, sont généralement inclus dans les Documents Techniques Unifiés (DTU) pertinents. Voici comment vous pouvez les trouver :

1. Documents Techniques Unifiés (DTU) : Les DTU sont des références en matière de construction en France. Pour l'évacuation des eaux pluviales, vous devriez consulter le DTU 40.5 (pour les travaux d'évacuation des eaux pluviales) et le DTU 60.11 (pour les règles de calcul des installations de plomberie sanitaire et d'évacuation des eaux pluviales). Ces documents contiennent des recommandations techniques, des normes et, souvent, des tableaux de dimensionnement.

2. Fournisseurs de matériaux : Les fabricants et fournisseurs de gouttières et de systèmes d'évacuation des eaux pluviales proposent souvent des guides techniques qui incluent des tableaux de dimensionnement. Ces guides sont adaptés à leurs produits spécifiques.

3. Sites spécialisés : Il existe de nombreux sites web spécialisés dans la construction et la plomberie qui peuvent fournir des tableaux de dimensionnement et des outils de calcul en ligne.

4. Bibliothèques techniques ou universitaires : Ces institutions peuvent avoir des copies des DTU et d'autres publications techniques qui contiennent des tableaux de dimensionnement.

5. Associations professionnelles : Des organisations telles que la Fédération Française du Bâtiment (FFB) ou l'Union des Métiers du Génie climatique et de la Couverture Plomberie (UMGCCP) peuvent fournir des ressources et des guides sur le sujet.

Si vous avez accès à Internet, une recherche rapide avec les termes "tableau de dimensionnement gouttières" ou "DTU 40.5 pdf" pourrait également vous diriger vers des ressources pertinentes.

Remarques importantes concernant les surfaces de toiture : Il est important de noter que les valeurs fournies dans le tableau de dimensionnement sont généralement valables pour des surfaces allant jusqu'à 287 m². Pour des surfaces plus importantes, il est recommandé de se référer aux DTU ou de consulter un expert pour s'assurer que le système d'évacuation est adapté et conforme aux normes.

Conclusion : L'évacuation des eaux pluviales, un élément essentiel pour la pérennité de votre toiture

Récapitulatif des points clés abordés : Au cours de cet article, nous avons exploré les différents aspects de l'évacuation des eaux pluviales. De la compréhension des bases avec les définitions et terminologies, en passant par les réglementations principales comme les DTU 40.5 et 60.11, jusqu'aux différents types de gouttières et leur dimensionnement. Chaque élément joue un rôle crucial pour assurer une évacuation efficace de l'eau de pluie, protégeant ainsi la structure de votre bâtiment.

Importance de bien dimensionner et choisir son système d'évacuation : Le choix et le dimensionnement adéquats du système d'évacuation ne sont pas seulement une question de conformité aux normes. Ils garantissent que l'eau de pluie est correctement évacuée, évitant ainsi les infiltrations, les dégâts des eaux et les problèmes structurels à long terme. Une gouttière mal dimensionnée ou mal installée peut entraîner des coûts de réparation élevés à l'avenir. De plus, un bon système d'évacuation contribue à la longévité de la toiture et à la préservation de l'esthétique du bâtiment. En somme, investir du temps et des ressources dans le choix et le dimensionnement appropriés est un investissement judicieux pour la durabilité et la valeur de votre propriété.
